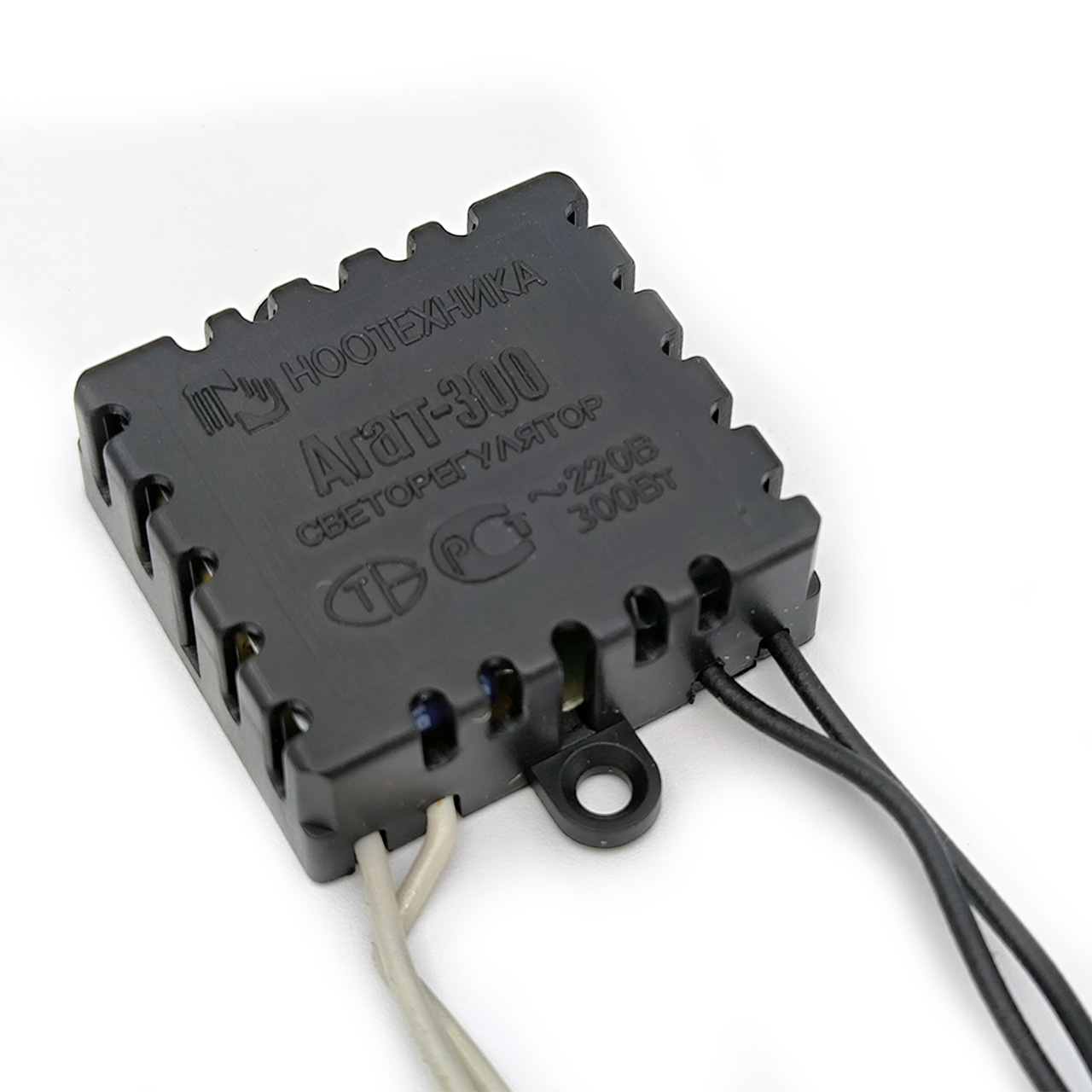

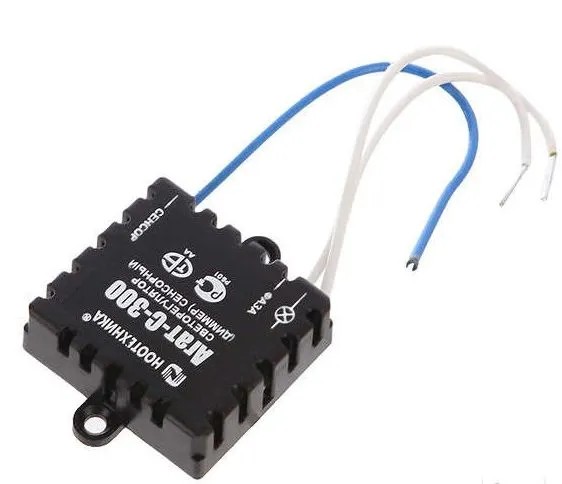

Диммер сенсорный Агат-С-300

Сенсорные светорегуляторы Ноотехника Агат С управляют освещением при касании сенсора, которым могут быть корпуса светильников, металлические элементы фурнитуры и т. д.
Диммер (светорегулятор) сенсорный Ноотехника«Агат-С-300» предназначен для включения/выключения света и регулировки яркости освещения. Его можно встраивать в различные светильники c металлическими корпусами или деталями, применять для управления источниками света во встроенной мебели (шкафы, кухни и т. п.), используя в качестве сенсоров любые металлические части. Светорегулятор диммер Ноотехника «Агат-С-300» рассчитан на работу с лампами накаливания и галогенными лампами на 220 В.

Технические характеристики
Напряжение сети    220 В, 50 Гц
Мощность нагрузки    40–300 Вт
Напряжение на нагрузке    Не более 230 В
Диапазон рабочих температур    −20…+40 °C
Управление
Управляется освещение касанием сенсора. В качестве сенсора можно использовать корпус светильника или небольшой металлический предмет:

для включения/выключения света кратковременно (примерно полсекунды) коснитесь сенсора;
для регулировки освещения удерживайте руку до получения нужного уровня яркости.

Внимание! Подключение диммера Ноотехника «Агат-С-300» и замену ламп производить только при отключенном напряжении сети. Суммарная мощность нагрузки, подключаемой к «Агат-С-300», не должна превышать 300 Вт.
1. Отсоедините все провода от клеммной колодки светильника. Отсоедините земляной провод от корпуса светильника.
2. Фазный сетевой провод подключите к проводу «Фаза» светорегулятора.
3. Нулевой сетевой провод подключите к лампочке (лампочкам) светильника.
4. Второй провод, идущий от лампочек, подключите к проводу «Ноль» светорегулятора.
5. Провод «Сенсор» светорегулятора «Агат-С-300» соедините с корпусом светильника.
6. Разместите «Агат-С-300» внутри корпуса светильника, аккуратно уложив провода, и закрепите его на двустороннюю клейкую ленту.
