MIX-контроллер LED CCT mini 2х3А c ПДУ 15 кнопок 12V/24V 72W/144W 2CH

Контроллер 55мм*13мм, Пульт 85мм*40мм*7мм
Руководство по эксплуатации.
1. Общие сведения и описание работы.
• CCT мини-диммер с пультом управления (ПУ) 08.800.00.332 (далее просто устройство) предназначен для
управления светодиодной двухканальной лентой (CCT) с питанием постоянным напряжением 12-24 В.

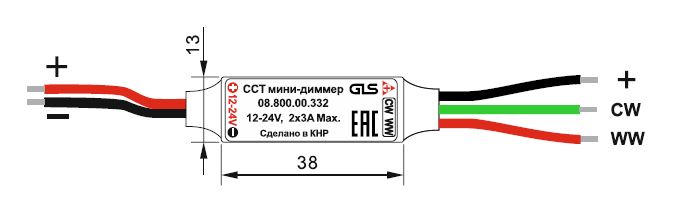

• Управление производится от пульта дистанционного управления. Размеры и назначение проводов указаны на
Рис.1
2. Технические характеристики.
• Напряжение питания 12-24 В пост;
• Частота работы пульта 433,92 мГц;
• Градации яркости 256;
• Количество статичных цветов 7;
• Максимальный выходной ток на канал 3 А;
• Количество каналов 2;
• Максимальная мощность нагрузки 72 Вт (12 В), 144 Вт (24 В);
• Максимальная дальность управления 15 м;
• Длина проводов 80 мм;
• Класс защиты от поражения электрическим током II;
• Степень защиты от воздействия окружающей среды IP20;
• Питание пульта управления осуществляется от батареи CR2025
3. Комплектность.
• CCT мини-контроллер 1 шт.;
• Пульт управления с батареей CR2025 1шт.;
• Упаковочный пакет 1 шт.;
• Руководство по эксплуатации 1 шт.;

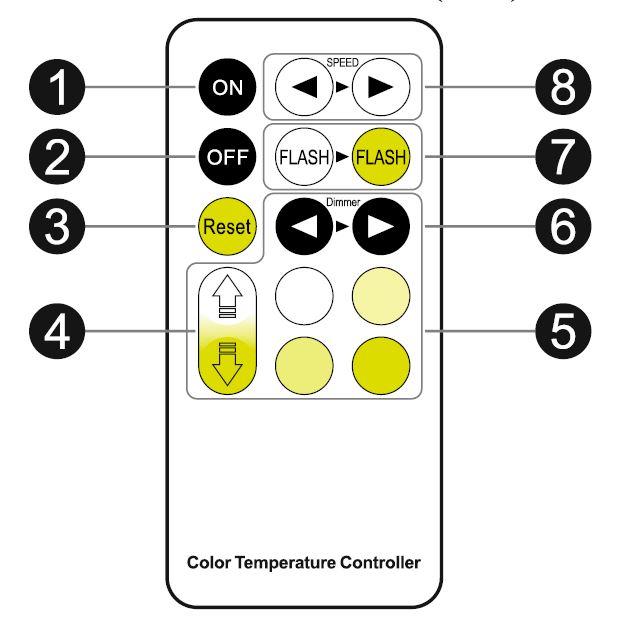

4. Назначение кнопок ПУ (Рис.2).
Рис.2
1/2) Включение/выключение.
3) В динамическом режиме нажмите эту кнопку, чтобы переключиться на теплый белый цвет.
4) Выбор статичного цвета свечения. Длительное нажатие приводит к плавному изменению цветовой
температуры. Короткое нажатие приводит к ступенчатому изменению цветовой температуры, всего 7 градаций.
5) Быстрая установка одного из 4-х вариантов цветовой температуры.
6) Регулировка яркости.
7) При нажатии на кнопку свет будет вспыхивать выбранным цветом. При последующих нажатиях свет будет
мигать между теплым и белым.
8) В динамическом режиме кнопки служат для изменения частоты вспышек.
5. Подготовка к работе и подключение диммера.
• Откройте пакет с изделием и проверьте комплектность.
• Перед включением внимательно прочитайте руководство.
• Подключите устройство к источнику питания и светодиодному источнику света в соответствии с рисунком 1.
• Проверьте работоспособность устройства.
• Управление режимами работы устройства производится с пульта управления.
• Устройство при выключении запоминает последний режим работы, который возобновляется при последующем
включении.
6. Привязка ПУ к устройству.
• При необходимости пользователь может выполнить привязку ПУ к контроллеру. Один ПУ можно привязать к
только к одному контроллеру.
• Включите питание схемы. Не позднее чем через 5 секунд после включения одновременно нажмите 2 крайние
нижние клавиши (см. Рис. 3). Если привязка ПУ к диммеру прошла успешно, лента ярко мигнет.
6. Требования безопасности.
• Установку должен производить только квалифицированный специалист-электрик.
• Установку и обслуживание устройства производить только при отключенной электрической сети.
• В случае обнаружения неисправности устройства немедленно прекратить эксплуатацию, отключить
электропитание и обратиться к специалисту. Категорически запрещается самостоятельно разбирать и
ремонтировать изделие.
7. Гарантийные обязательства.
• Гарантийный срок эксплуатации устройств составляет 12 месяцев со дня продажи торгующей организацией.
• В случае обнаружения неисправностей до истечения гарантийного срока, при соблюдении правил установки и
эксплуатации, следует обращаться в торгующую организацию, продавшую его. При этом необходимо предъявить
изделие, товарный чек и руководство по эксплуатации с датой продажи и штампом торгующей организации,
продавшей устройство.
ВНИМАНИЕ! Гарантия не распространяется:
• На изделие, имеющие механические повреждения.
• В случаях несоблюдения правил эксплуатации.
• В случаях внесения покупателем технических изменений в конструкцию изделия.
6. Транспортировка и хранение.
• Транспортирование допускается любым видом крытого транспорта, обеспечивающим предохранение
упакованных изделий от механических повреждений и ударных нагрузок.
• Хранение осуществляется в упаковке изготовителя в закрытых помещениях с естественной вентиляцией при
температуре окружающего воздуха от -20 до +40˚С и относительной влажности не более 90 %.
7. Утилизация.
• Изделия не содержат дорогостоящих или токсичных материалов и комплектующих деталей, требующих
специальной утилизации. Утилизацию проводят обычным способом.
